LAB #4. Проектная задача разработки прибора освещения
Расчёт резистора для светодиода

Светодиод (LED) и резистор: принцип работы и расчёт

Светодиод (LED) — полупроводниковый прибор, преобразующий электрический ток в световое излучение. Преимущества: низкое энергопотребление, долговечность, компактность, устойчивость к ударам.

Резистор (англ. resistor, от лат. resisto — «сопротивляюсь») — пассивный элемент электрических цепей, обладающий определённым постоянным или переменным значением электрического сопротивления. Предназначен для линейного преобразования силы тока в напряжение и напряжения в силу тока, ограничения тока, поглощения электрической энергии и других видов перераспределения энергии.

Зачем светодиод и резистор вместе?

Резистор ограничивает ток через светодиод, предотвращая его повреждение. Правильный расчёт гарантирует стабильность и безопасность работы.

Обозначение светодиода и резистора на схеме

На электрических схемах светодиод обозначается треугольником с линией, указывающей направление тока. Резистор обозначается зигзагообразной линией.

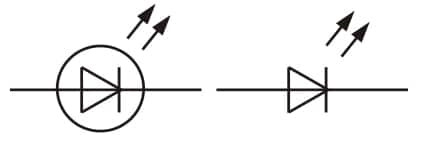

Обозначение светодиода на схеме Обозначение резисторов на схеме

Анод и катод светодиода

Светодиод имеет два вывода: анод и катод. Анод — это положительный вывод, а катод — отрицательный. На диодах в DIP-корпусе анод обычно длиннее катода.

Анод и катод светодиода Схема подключения светодиода через резистор

Схема подключения:

Основная формула

$$ V_{\text{supply}} = V_f + I \cdot R $$

Обозначения

$$V_{\text{supply}}$$ — напряжение источника (В)
$$V_f$$ — падение напряжения на LED (В)
$$I$$ — ток через светодиод (А)
$$R$$ — сопротивление резистора (Ом)

Исходные данные

$$ \text{Ток } I = 20\ \text{mA},\quad V_f = 2{,}2\ \text{В}, \quad V_{\text{supply}} = 5\ \text{В} $$

Расчёт

$$ R = \frac{V_{\text{supply}} - V_f}{I} = \frac{5 - 2{,}2}{0{,}02} = \frac{2{,}8}{0{,}02} = 140\ \Omega $$
Примечание: Если резистора на 140 Ω нет, выбирайте ближайший больший номинал.
Подключение светодиодов и резисторов

Подключение светодиодов и резисторов

Светодиоды (LED) и резисторы могут быть подключены последовательно или параллельно. Рассмотрим особенности каждого типа подключения.

Последовательное подключение

При последовательном подключении светодиоды и резисторы соединяются один за другим. Ток через все элементы одинаков, а общее напряжение равно сумме падений напряжения на каждом элементе.

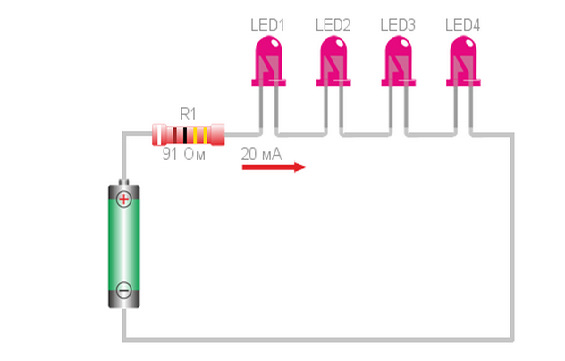

Схема последовательного подключения

Формула для расчёта резистора:

$$ R = \frac{V_{\text{supply}} - n \cdot V_f}{I} $$

Параллельное подключение

При параллельном подключении светодиоды и резисторы соединяются параллельно. Напряжение на всех элементах одинаково, а общий ток равен сумме токов через каждый элемент.

Схема параллельного подключения

Формула для расчёта резистора:

$$ R = \frac{V_{\text{supply}} - V_f}{n \cdot I} $$
Примечание: При параллельном подключении важно учитывать, что все светодиоды подцепи должны иметь одинаковое падение напряжения и ток.
Коррекция расчетов схемы с LED-диодами

Коррекция расчетов схемы с LED-диодами

Порядок действий

Шаг 1: Данные от предварительного расчёта

Величины:

  • VLED — падение напряжения на одном светодиоде (взять из даташита);
  • ILED — рекомендуемый ток через светодиод (взять из даташита);
  • VCC — напряжение питания схемы;
  • N — количество используемых светодиодов.

Шаг 2: Расчет суммы падений напряжения

Определяем общую сумму падений напряжения на всех светодиодах:

$$V_{total\_LEDs} = N \times V_{LED}$$

Шаг 3: Определение напряжения на резисторе

Рассчитываем напряжение, приходящееся на резистор:

$$V_{resistor} = V_{CC} - V_{total\_LEDs}$$

Шаг 4: Выбор нужного сопротивления

Выбираем необходимое сопротивление резистора:

$$R = \frac{V_{resistor}}{I_{LED}}$$

Шаг 5: Расчет мощности резистора

Определяем мощность, которую должен выдерживать резистор:

$$P_{resistor} = I_{LED}^{2} \times R$$

Шаг 6: Окончательная коррекция

Округлите полученные значения до ближайших стандартных номиналов сопротивления и выберите подходящую мощность резистора.

Технические характеристики диодов

Если в наличии нет резистора нужной мощности?

Комбинация резисторов для увеличения мощности

Метод 1: Параллельное подключение резисторов

Если объединить два резистора параллельно, их общая мощность возрастёт пропорционально числу резисторов. Два резистора 220 Ом и мощностью 0.25 Вт создадут общую мощность 0.5 Вт.

  • Преимущества: увеличение общей мощности, равномерное распределение тепла.
  • Недостатки: уменьшение общего сопротивления в два раза. Важно учитывать влияние этого эффекта на вашу схему.

Шаги:

  1. Подключите два резистора 220 Ом параллельно.
  2. Итоговая мощность достигнет 0.5 Вт.

Метод 2: Последовательное подключение резисторов

Можно также соединить резисторы последовательно. Такое подключение увеличивает общее сопротивление, однако нагрузка по мощности распределяется равномерно, снижая риски перегрева.

  • Преимущества: стабильность режима работы, снижение риска перегрева.
  • Недостатки: увеличение общего сопротивления, что может повлиять на работу схемы.

Шаги:

  1. Подключите два резистора 220 Ом последовательно.
  2. Система получит мощность каждого отдельного резистора 0.25 Вт, что защитит конструкцию от перегрузки.

Какой способ выбрать?

**Параллельный способ** снижение сопротивления не нарушает работу схемы и приоритет отдаётся увеличению мощности.
**Последовательный способ** необходимо поддерживать высокое сопротивление и обеспечивать равнозначную нагрузку на каждый элемент.

Заключение

С помощью указанных шагов вы сможете корректно подобрать необходимые компоненты для своей схемы и обезопасить себя от неприятностей вроде перегрева или выхода из строя светодиодов.

Правила техники безопасности при работе с электронными компонентами

Правила техники безопасности при работе с электронными компонентами

Общие требования безопасности

До начала работы:

  • Внимательно изучите схему подключения.
  • Проверьте исправность всех компонентов.
  • Убедитесь в наличии необходимых инструментов.
  • Рабочее место должно быть чистым и сухим.
  • Исключите возможность попадания влаги.

Правила работы с компонентами

При монтаже:

  • Соблюдайте полярность всех элементов.
  • Не применяйте чрезмерную силу при установке.
  • Держите выводы компонентов аккуратно.
  • Избегайте перегибов и повреждений выводов.

При подключении питания:

  • Подключайте источник питания в последнюю очередь установив минимальное напряжение.
  • Используйте только рекомендованное напряжение.
  • Проверяйте правильность подключения.
  • Не допускайте короткого замыкания.

Меры предосторожности при работе

Во время экспериментов:

  • Регулярно проверяйте температуру компонентов.
  • Контролируйте яркость свечения светодиодов.
  • Следите за стабильностью работы схемы.
  • Не оставляйте включённую схему без присмотра.

При обнаружении неисправностей:

  • Немедленно отключите питание.
  • Проведите визуальный осмотр схемы.
  • Проверьте все соединения.
  • Устраните неполадки только после отключения питания.

Безопасность при тестировании схем

  • **Проверка мультиметром**: перед подачей питания обязательно проверьте цепь мультиметром на предмет коротких замыканий и правильности соединений.
  • **Тестирование малых напряжений**: начинайте тестирование с подачи минимального возможного напряжения, постепенно увеличивая его до необходимого уровня.
Падение напряжения на резисторах и потенциометрах

Падение напряжения на резисторах и потенциометрах

Введение

Падение напряжения на резисторах и потенциометрах и делители напряжения. Как можно использовать потенциометры для деления напряжения и почему они не всегда подходят для работы с нагрузками.

Основные понятия

  1. Падение напряжения: Когда ток проходит через проводник (например, резистор), на нем происходит падение напряжения. Это связано с тем, что заряды, проходя через проводник, совершают работу, и напряжение на выходе становится ниже.
  2. Делитель напряжения: Это схема, состоящая из двух или более резисторов, соединенных последовательно, которая позволяет делить входное напряжение на части.
  3. Потенциометр: Это переменный резистор, который можно использовать как делитель напряжения. Он состоит из резистивной дорожки и скользящего контакта, который можно перемещать для изменения сопротивления.

Пример с проволокой

Если взять кусочек нихромовой проволоки, подключенной к источнику питания на 5 вольт. Измерение напряжения на концах проволоки показывает 5 вольт, но если измерить напряжение относительно середины, оно будет вдвое меньше. Это происходит из-за того, что заряды, проходя через проволоку, совершают работу, и напряжение падает.

Расчет делителя напряжения

Расчет напряжения в делителе

Для расчета делителя напряжения используется следующая формула:

V_out = V_in * (R2 / (R1 + R2))


Где:

  • V_out — выходное напряжение,
  • V_in — входное напряжение,
  • R1 — сопротивление верхнего плеча делителя,
  • R2 — сопротивление нижнего плеча делителя.

Потенциометр как делитель напряжения

Потенциометр можно использовать как делитель напряжения. Он состоит из резистивной дорожки и скользящего контакта, который можно перемещать для изменения сопротивления. Подключив потенциометр к источнику питания, можно снимать с него поделенное напряжение.

Пример с потенциометрами

Однако если взять два потенциометра: на 5 кОм и на 1 МОм. Оба подключить к источнику питания на 12 вольт, и с помощью мультиметра измеряется напряжение на среднем контакте. Несмотря на разницу в номиналах, напряжение меняется одинаково, что может создать впечатление, что номинал потенциометра не важен.

Проблемы с нагрузками

Однако, когда к потенциометру подключается нагрузка (например, светодиод), возникают проблемы. Светодиод горит при использовании потенциометра на 5 кОм, но не горит при использовании потенциометра на 1 МОм, несмотря на одинаковое напряжение. Это связано с тем, что при подключении нагрузки образуется параллельное соединение, и сопротивление делителя меняется.

Применение делителей напряжения

Делители напряжения широко используются в электронике:

  • Регулировка громкости: Потенциометры используются для изменения громкости звуковых сигналов в усилителях.
  • Обратные связи: Делители напряжения применяются в преобразователях и блоках питания для создания обратных связей.
  • Аналоговые датчики: Делители напряжения используются для отслеживания сигналов от аналоговых датчиков, таких как стики на геймпаде.

Заключение

Делители напряжения и потенциометры являются важными элементами в электронике. Они позволяют управлять напряжением и током в схемах. Однако, при работе с нагрузками, необходимо учитывать параллельное соединение и изменение сопротивления делителя.

Проектные задачи. Домашнее задание на 18.11.2025
  1. разработать схему подключения с использованием стандартных обозначений компонентов
  2. рассчитать номиналы требуемых резисторов для ограничения тока для выбранных типов подключений
Проектные задачи. Домашнее задание на 25.11.2025
  1. Подготовиться к проведению эксперимента по сборке схемы, к началу занятия иметь расчеты с данными компонентов из даташитов и принципиальную схему.
  2. Предварительно изучить правила ТБ по проведению экспериментов
Проектные задачи. Домашнее задание на 02.12.2025
  1. Подготовиться к защите по теории и практике подключения светодиодов и резисторов и правилам электробезопасности при проведении эксперимента.
